Kołowrotki, tripody i bramki uchylne – wymagania w obiektach
Systemy kontroli dostępu w budynkach komercyjnych i przemysłowych coraz częściej wykorzystują
Kołowrotki i bramki kontroli dostępu. Rozwiązania te pozwalają nie tylko ograniczyć dostęp osób nieuprawnionych, ale również liczyć wejścia, wymuszać autoryzację oraz porządkować ruch osobowy w obiekcie.
W praktyce jednak bardzo często pojawia się problem:
urządzenia kontroli przejść kolidują z przepisami przeciwpożarowymi i ewakuacyjnymi.
W tym artykule wyjaśniamy:
- jakie są wymagania prawne i normatywne,
- kiedy tripod lub kołowrotek nie może być drogą ewakuacyjną,
- jak powinna wyglądać integracja z SSP,
- jakie błędy są najczęściej wykrywane podczas odbiorów PSP.
Kołowrotki i bramki kontroli dostępu – Rodzaje urządzeń kontroli przejść

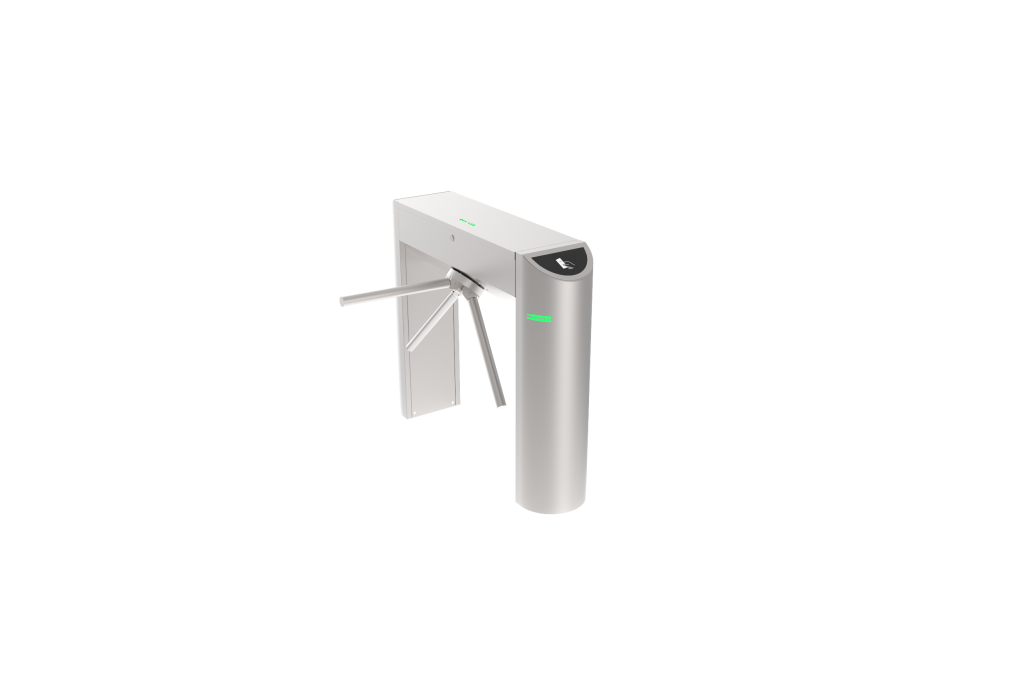

Tripody i kołowrotki niskie
Kołowrotki i bramki kontroli dostępu – Rodzaje urządzeń kontroli przejść
Tripody i kołowrotki niskie
Najczęściej stosowane w biurowcach i strefach pracowniczych. Umożliwiają przejście jednej osoby po autoryzacji karty lub innego czytnika.
Tripody (trójramienne) to jedne z najczęściej spotykanych urządzeń w:
- biurowcach,
- strefach pracowniczych,
- obiektach administracyjnych,
- zapleczach socjalnych zakładów pracy.
Cechy charakterystyczne:
- przejście pojedynczej osoby po autoryzacji,
- szerokość światła przejścia zwykle ok. 500–550 mm,
- wysoka skuteczność w kontroli ruchu,
- niska odporność na wymagania ewakuacyjne.
Ważne:
Tripod nie spełnia wymagań drogi ewakuacyjnej i nigdy nie powinien być jedynym przejściem ewakuacyjnym. W praktyce jednak górę biorą walory estetyczne. Jest to uzasadnione i świadome działanie w zastosowaniu kołowrotków i bramek kontroli dostępu.

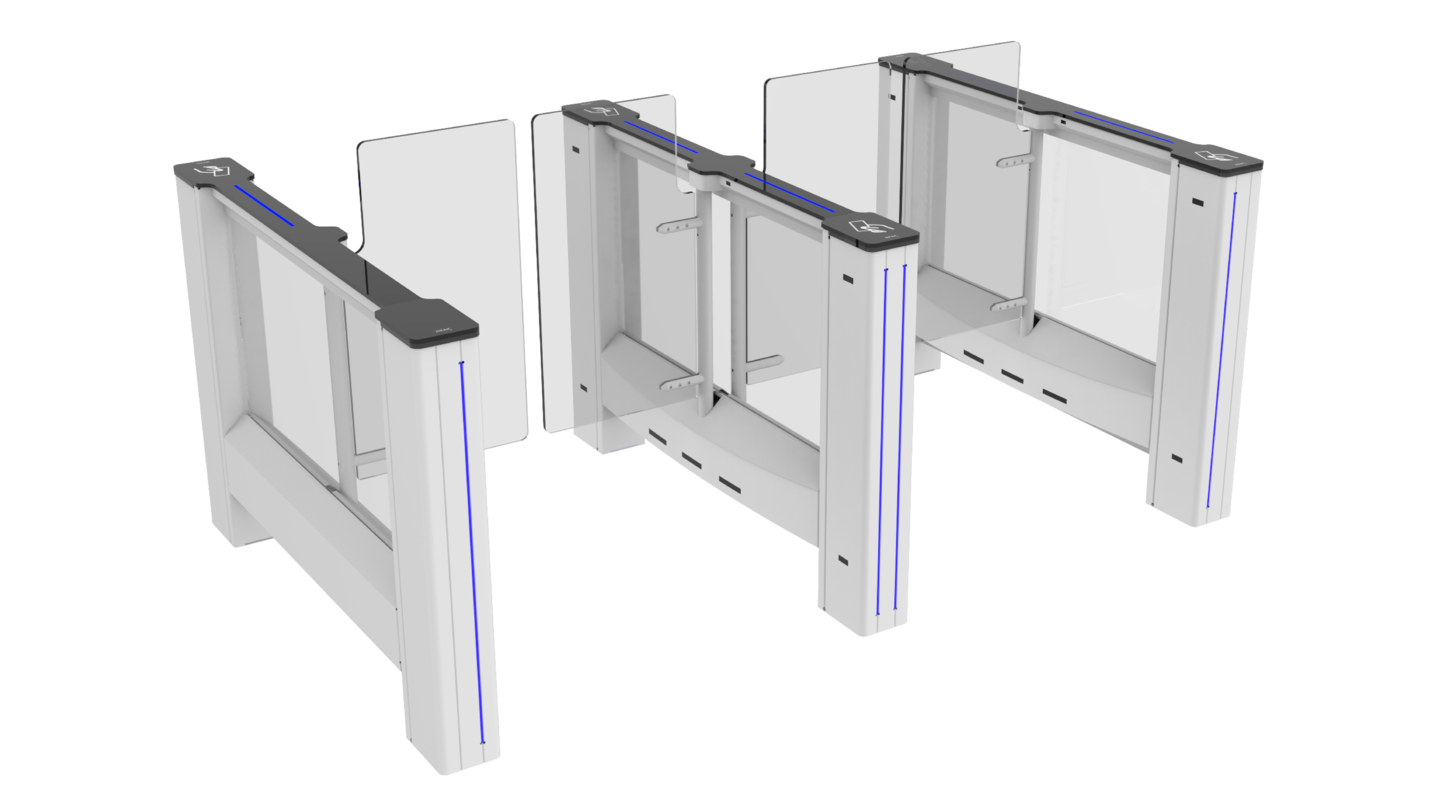

Bramki uchylne (swing gates / flapy)

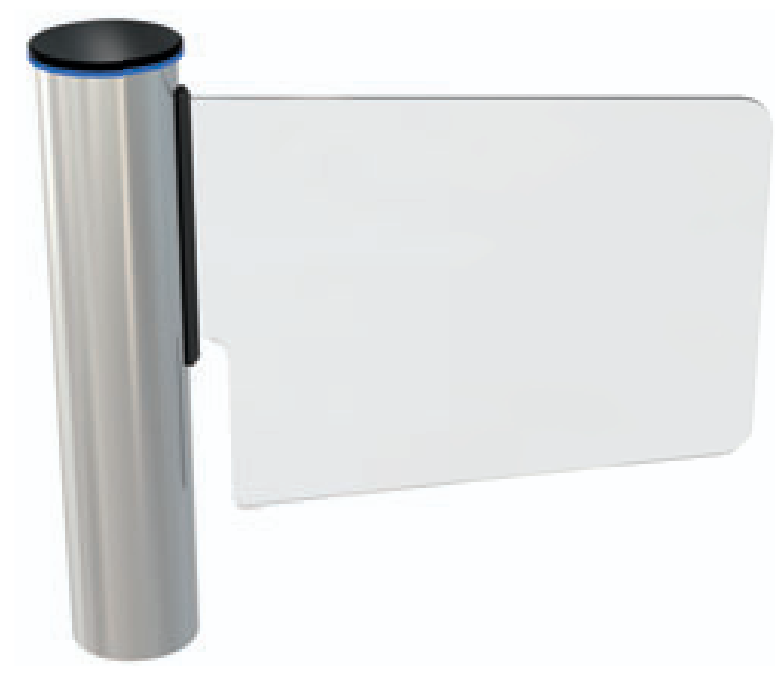

Bramki uchylne (swing gates) lub potocznie bramki typu flaga
Bramki uchylne, często nazywane „flagami”, są stosowane jako:
- przejścia ewakuacyjne,
- przejścia dla osób z niepełnosprawnościami,
- przejścia transportowe (wózki, sprzęt, paczki).
Zalety:
- możliwość uzyskania światła przejścia 900–1200 mm,
- automatyczne otwarcie przy alarmie pożarowym,
- zgodność z zasadami projektowania uniwersalnego (DDA).
W praktyce bramka uchylna jest obowiązkowym uzupełnieniem systemów opartych o tripody.
Kołowroty wysokie (full-height)
Kołowroty pełnowysokie spotyka się głównie w:
- zakładach przemysłowych,
- obiektach infrastruktury krytycznej,
- strefach o podwyższonym poziomie bezpieczeństwa,
- stadionach i obiektach masowych.
Charakterystyka:
- bardzo wysoki poziom kontroli,
- brak możliwości „przeskoczenia” lub obejścia,
- duże wymagania formalne w kontekście ewakuacji.
Uwaga:
Kołowroty wysokie nie mogą znajdować się na jedynej drodze ewakuacyjnej – zawsze wymagają obejścia lub bramki ewakuacyjnej.
Kołowrotki i bramki kontroli dostępu – Wymagania dotyczące ewakuacji
Minimalna szerokość przejść ewakuacyjnych
Zgodnie z obowiązującymi przepisami:
- minimalna szerokość drzwi ewakuacyjnych: 0,8 m,
- przy większej liczbie użytkowników – 0,8 m na każde 100 osób,
- w praktyce projektowej przyjmuje się 0,9 m jako wartość bezpieczną.
Dlatego:
- pojedynczy tripod nie spełnia wymagań,
- bramka uchylna o szerokości min. 90 cm jest rozwiązaniem zalecanym.
Przepustowość dróg ewakuacyjnych
W projektowaniu ewakuacji przyjmuje się orientacyjnie:
1 m szerokości drogi ewakuacyjnej ≈ 50 osób/minutę
Oznacza to, że:
- urządzenia KD nie mogą spowalniać ruchu w trybie alarmowym,
- w stanie pożaru wszystkie przejścia muszą działać w trybie fail-safe.
Integracja kontroli dostępu z SSP
Wymagania podstawowe
Każde urządzenie kontroli przejścia musi być:
- zintegrowane z systemem sygnalizacji pożaru (SSP),
- automatycznie zwalniane po alarmie II stopnia (a często już I stopnia).
W praktyce oznacza to:
- tripody → tryb wolnego przejścia,
- bramki uchylne → automatyczne otwarcie,
- kołowroty wysokie → odblokowanie mechanizmu.
Najczęstsze błędy wykonawcze
- Brak połączenia z wyjściem sterującym SSP.
- Zastosowanie wyłącznie sterowania z KD bez sygnału pożarowego.
- Brak testów funkcjonalnych przy odbiorze.
- Zastosowanie trybu „fail-secure” zamiast „fail-safe”.
Takie błędy są regularnie kwestionowane przez PSP podczas odbiorów obiektów.
Najczęstsze błędy projektowe
- ❌ wyłącznie tripody bez bramki ewakuacyjnej,
- ❌ kołowrotki na jedynej drodze ewakuacyjnej,
- ❌ brak integracji z SSP,
- ❌ zbyt wąskie przejścia dla osób z niepełnosprawnościami,
- ❌ brak uzgodnień z rzeczoznawcą ds. ppoż.
Kołowrotki i bramki kontroli dostępu – Dobre praktyki projektowe
✔ zawsze projektuj bramkę uchylną jako obejście
✔ zapewnij min. 90 cm światła przejścia
✔ integruj KD, SSP i BMS
✔ wykonuj testy pożarowe po uruchomieniu
✔ dokumentuj logikę sterowania w DTR i dokumentacji powykonawczej
Podsumowanie
Kołowrotki i bramki kontroli dostępu są skutecznym narzędziem kontroli dostępu, ale tylko wtedy, gdy:
- nie ograniczają ewakuacji,
- spełniają wymagania ppoż i BHP,
- są prawidłowo zintegrowane z SSP.
Źle zaprojektowany system może skutkować:
- negatywnym odbiorem PSP,
- koniecznością kosztownej przebudowy,
- realnym zagrożeniem dla użytkowników obiektu.
FAQ – kołowrotki, tripody i bramki uchylne – Wrocław
Czy tripod może być drogą ewakuacyjną?
Nie. Tripod (kołowrotek trójramienny) nie spełnia wymagań drogi ewakuacyjnej, ponieważ szerokość przejścia jest zbyt mała (zwykle ok. 50–55 cm). W obiektach, w których zastosowano tripody, konieczne jest dodatkowe przejście ewakuacyjne, np. bramka uchylna.
Jaka jest minimalna szerokość przejścia ewakuacyjnego?
Minimalna szerokość drzwi lub przejścia ewakuacyjnego wynosi 0,8 m, jednak w praktyce projektowej i odbiorowej zaleca się co najmniej 0,9 m, szczególnie w obiektach biurowych i użyteczności publicznej.
Czy bramka uchylna może pełnić funkcję ewakuacyjną?
Tak. Bramki uchylne (swing gates) są najczęściej stosowanym rozwiązaniem ewakuacyjnym w systemach kontroli dostępu. Warunkiem jest zapewnienie odpowiedniej szerokości przejścia oraz automatycznego otwarcia po sygnale z SSP.
Czy kołowrotki muszą być podłączone do SSP?
Tak. Wszystkie urządzenia kontroli przejść zainstalowane na drogach ewakuacyjnych muszą być zintegrowane z systemem sygnalizacji pożaru (SSP). W przypadku alarmu pożarowego przejścia muszą zostać automatycznie odblokowane.
Co powinno się stać z kołowrotkiem w czasie alarmu pożarowego?
W momencie alarmu pożarowego:
tripody powinny przejść w tryb swobodnego przejścia,
bramki uchylne powinny się automatycznie otworzyć,
kołowroty wysokie powinny mieć odblokowany mechanizm obrotu.
Czy kołowroty wysokie mogą być jedyną drogą ewakuacyjną?
Nie. Kołowroty pełnowysokie nie mogą znajdować się na jedynej drodze ewakuacyjnej. Zawsze wymagane jest alternatywne przejście ewakuacyjne – np. drzwi lub bramka ewakuacyjna poza kołowrotem.
Jaką przepustowość musi zapewnić przejście ewakuacyjne?
Przyjmuje się, że 1 metr szerokości drogi ewakuacyjnej umożliwia ewakuację około 50 osób na minutę. System kontroli dostępu nie może ograniczać tej przepustowości w trybie alarmowym.
Czy system kontroli dostępu musi uwzględniać osoby z niepełnosprawnościami?
Tak. W obiektach użyteczności publicznej i biurowych należy zapewnić przejście o odpowiedniej szerokości, umożliwiające poruszanie się osobom z niepełnosprawnościami. Najczęściej realizuje się to poprzez bramki uchylne o szerokości min. 90 cm.
Czy PSP może zakwestionować zamontowany system kontroli dostępu?
Tak. Podczas odbioru obiektu Państwowa Straż Pożarna bardzo często sprawdza:
szerokość przejść,
działanie bramek po alarmie,
integrację z SSP,
realną możliwość ewakuacji użytkowników.
Nieprawidłowy system może skutkować odmową odbioru obiektu.
Czy istnieje obowiązek wykonywania testów pożarowych bramek?
Tak. Po uruchomieniu systemu należy wykonać testy funkcjonalne, potwierdzające, że urządzenia kontroli dostępu prawidłowo reagują na sygnał z SSP. Wyniki testów powinny zostać opisane w dokumentacji powykonawczej.
Kiedy warto skonsultować projekt z rzeczoznawcą ppoż?
Zawsze, gdy:
urządzenia kontroli dostępu znajdują się na drogach ewakuacyjnych,
projekt dotyczy obiektu użyteczności publicznej,
stosowane są kołowroty wysokie,
planowana jest modernizacja istniejącego systemu.
